sábado, 26 de novembro de 2016

Restauro da antiga Norita – publicação 24


“É vedada a utilização de quaisquer informações aqui contidas,  sem autorização expressa de seu autor, sob pena de indenização judicial.”

Restaurar é um conjunto de ações para interromper o processo de deterioração de objeto que  testemunhe a história e, no nosso caso, revigorá-lo à sua funcionalidade de quando em utilização produtiva.

As máquinas infantis de costurar, fabricadas a partir de 1870, tinham como propósito incentivar as meninas (a partir dos 7 anos) a desenvolver a imaginação e a criatividade para aplicação no dia-a-dia quando adultas.

Ao contrário da atualidade, onde os brinquedos limitam-se ao entretenimento virtual, sem instruir às habilidades, as maquininhas despertavam e ensinavam, de maneira agradável e lúdica, canalizando as energias das crianças numa produção frutífera.

1 Propaganda I
Propaganda da época

Assim, as meninas produziam roupas para as bonecas e até utilidades diversas para seu uso, desenvolvendo o prazer e admiração pelas suas obras físicas, em ações tangíveis.

A atenção, controle, planejamento e compenetração conferidos ao ato de costurar, consistiam em ótimo aprimoramento para as atividades profissionais quando adultas, úteis para toda a sua vida. Além do desempenho da costura doméstica, a profissão de costureira era bastante dignificada.

2 SofiaNossa neta (3 anos) e uma maquininha de nosso acervo

As máquinas infantis produziam ponto em cadeia (um fio), com regulagem de tensão da linha e de dimensão de ponto. Algumas com acionamento elétrico (pilhas) e outras, mais sofisticadas com pontos em zigzag, permitindo acabamentos em bainhas e decorativos.

Mas o motivo desta postagem é a aquisição e restauro de uma “Norita”:
Em viagem à Argentina, visitamos a AutoClasica, uma das maiores exposições de veículos antigos do mundo, entre 7 e 10 de outubro de 2016. Veja detalhes em: “www.felizmotorhome.blogspot.com.br”, na terceira parte da viagem.

Como já aconteceu em outras vezes, além dos tradicionais souvenires, adquirimos ali uma antiga maquininha infantil de costurar, marca NORITA, fabricada na Argentina na década de 60, a qual relatamos aqui o seu restauro.

3 propag NoritaPropaganda “Norita” da época

A maquininha estava em deplorável estado geral, mas aceitamos o desafio de restaurá-la.

4 original 5 bolhas
Rachaduras e “bolhas” por oxidação

Apresentava excessiva oxidação nas partes metálicas, faltando-lhe peças e várias rachaduras comprometiam seu arcabouço.

6 engr superior 7 inferior
Sistema mecânico superior e inferior travados

Todas as engrenagens estavam encravadas e seus eixos comprometidos por ferrugem, assim, como todas as partes (originalmente móveis) de seu sistema mecânico.

Inicialmente realizamos limpeza física, retirando habitáculos de insetos e sujidades acumuladas, para posterior aplicação de desencravantes para retirada de parafusos e todas as peças móveis.  Procedeu-se a liberação de eixos e engrenagens e desmontagem total.
Os componentes de aço (ferruginosos) tiveram leve torneamento (eixos) e posterior tratamento por desoxidante.

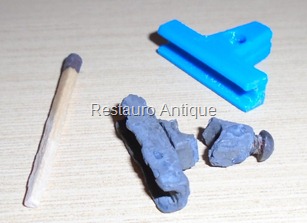

Algumas peças pequenas, como o acionador do eixo vertical, exageradamente corroído, tiveram de ser substituído por outros, executados em impressora 3D, por especial contribuição do filho Thiago.

8 peça 3DAcionador do eixo vertical refeito (azul)

O arcabouço, em zamac (liga de zinco, alumínio, magnésio e cobre), graças ao grande comprometimento por corrosão (profundas “cáries”), foi submetido à jato de alumínio, embora este procedimento consista em derradeira alternativa, pois consideramos perigoso por alterar as milimétricas dimensões de encaixes e alojamentos.

9 entrelaçador 10 sist inferior
Sistema mecânico inferior, entrelaçador, engrenagens e eixo.

O entrelaçador do sistema mecânico inferior e o tracionador do tecido tiveram superficial polimento, para manter suas dimensões e posterior proteção antioxidante, antes da montagem. Seu eixo sofreu leve torneamento, para posterior acoplamento.

11 detalhe 12 engr superior
Eixo e engrenagem superior restaurados e instalados

O sistema mecânico da parte superior, seus difíceis encaixes e parafusos, tiveram similar tratamento. Suas engrenagens foram ajustadas dentro dos limites de folgas. O volante de acionamento (zamac) foi retorneado, pintado na cor original da lateral da mesa assim como a carenagem superior.

A pintura do arcabouço da maquininha foi realizada na cor verde relva, já que possuirmos várias outras na tonalidade azul e, considerando  ser fabricada também originalmente neste matiz.
Os detalhes finais (regulador de tensão, manopla de acionamento, carretel de linha e suporte, adesivos, agulha, calcador, ...) foram trabalhados e instalados.

Com todo o conjunto motriz harmonizado com suficiente precisão, o trabalho de restauro foi dado como pleno sucesso.

AutoClas 5

Assim renascida, a pequena NORITA, desfila ativa e contente após décadas desprezada.

Prof. Eng. Darlou D’Arisbo

segunda-feira, 1 de fevereiro de 2016

Oficina de restauro do museu - publicação 23


Ao visitar um paradisíaco resort (www.riodorastro.com.br/) encontrei ali uma histórica máquina de costurar Clemens Muller, como decoração de ambiente. Como a máquina merecia um bom restauro, ofereci meus préstimos aos proprietários, que aceitaram com satisfação.
Uma criteriosa análise preliminar revelou que, apesar da aparência, ela estava quase completa, cujas peças desgastadas poderiam ser recuperadas e as faltantes refeitas.
Trouxe-a para nossa oficina e iniciei a desmontagem, com alguma dificuldade, pois todas as partes móveis estavam encravadas, assim como fundidas juntas. Além disso, as várias camadas de pintura sobre partes oxidadas comprometiam seus detalhes em baixo relevo.


Antes do Restauro
 A indústria Clemens Muller (Dresden - 1870) foi a primeira fábrica alemã de máquinas de costurar, com a associação de L.O. Dietrich, G. Winselmann, e H. Kohler, todos depois fabricantes de suas próprias marcas (Vesta, Titan, Kohler e outras). A prosperidade da empresa foi tão grande que, em 1880, fabricou 200.000 e, em seu auge (1930) mais de 3 milhões de máquinas. Na 2ª Guerra, passou a produzir material bélico, sendo dizimada pelos aliados, incluindo seu arquivo de registro.
Nosso “Museu de Antigas Máquinas Manuais de Costurar” (MAMC), dentre duas centenas de outras, possui mais de 40 Clemens Muller, fabricadas entre 1880 e 1930, todas aqui restauradas, o que testemunha e assegura nossa competência e honestidade neste desempenho.

Identificação de fabricação

Seu autêntico número de série
Ao abrir sua lateral, verifiquei que a engrenagem cônica superior do eixo vertical possuía dois dentes faltantes e, como não havia restos deles no habitáculo, concluí que o acidente ocorreu há muito tempo e já teriam sido retirados.
Após a liberação dos eixos e engrenagens, optei por limagem, aprofundando os demais sulcos e aproximando seus contatos. Descartei a substituição por engrenagens plásticas ou as onerosas metálicas alemãs, considerando o firme princípio da manutenção de sua originalidade.
Os trilhos dos eixos da fronte, também bastante oxidados, mereceram desmonte, aplicação de desoxidante e leve polimento.

Trilhos da fronte


 Engrenagem com dentes quebrados
Os eixos foram levemente torneados, suficiente para permitir movimento e evitando aumentar as folgas decorrentes de seu secular funcionamento.
O sistema inferior cursor da lançadeira também estava encravado, foi removido e suas partes trabalhadas

Sistema do cursor da lançadeira e...

...orbital da fronte, oxidados

Torneamento do eixo da lançadeira

A adaptação de todas as peças mereceu um trabalho específico, exclusivo e individual. Embora possuamos reserva técnica, com possíveis doadoras de peças, prefiro sempre manter a originalidade da máquina a ser restaurada.
Assim como o geral, o conjunto do rebobinador também se apresentava engripado, com eixos oxidados e cobertos por várias camadas de tinta, solidarizado tal uma peça única e rígida.
Rebobinador antes e depois de restaurado, semi montado.

Alguns parafusos estavam quebrados, tiveram seus restos retirados, locais e sedes refurados e suas roscas refeitas, dentro dos padrões da época, quais sejam: cabeça cilíndrica, torque por fenda, passo e diâmetros “polegada”,...
Todas as peças móveis (cerca de meia centena) foram individual e particularmente tratadas (desmonte, limpeza, desoxidação, polimento,...), algumas reconstruídas ou recuperadas.
Limpeza dos dentes impelentes por abrasão e...

 ...algumas peças da fronte restauradas.

A desmontagem das peças móveis impõe organização, ordem e método, para seguirem caminhos distintos de restauro e depositários de guarda, devidamente identificados, evitando extravios ou equívocos nas sequências na recomposição. Todas as peças móveis possuem numeração da máquina, identificando possível quebra de originalidade.
O conjunto estrutural não foi desmontado (ocorre apenas em raríssima exceção), pois toda a complexa “árvore” do sistema mecânico poderá não mais adaptar-se perfeitamente.
Sua pré-limpeza foi efetuada com pincel (sem utilização de solventes), processo delicado e importantíssimo, pois é capaz de encontrar indícios de identificação ou detalhes que caracterizam procedimentos de utilização (pedaços de linha, de tecidos, de alfinetes ou agulhas,...).

Engrenagem maior (coroa) com numeração estampada e...

...volante de acionamento já recuperados

Em outras máquinas já encontrei fragmentos de jornais (definem datas) com caligrafia antiga (“pharmácia”,..), anotações de valores (em “mil réis”) e de dimensões de roupas, fragmentos de insetos noturnos e outras peculiaridades decisivas na pesquisa e que identificam sua época e até turnos de trabalho.
A partir desta etapa, com o sistema mecânico (móvel) básico já retirado, foram iniciadas as etapas de limpeza. Inicialmente, realizada leve aplicação de solventes para desagregar restos de lubrificação carbonizada, firmemente incorporados durante um século. Estas aplicações são repetidas várias vezes, com intervalos de 24 horas.
As partes corroídas por oxidação exigem procedimento abrasivo (raspagem, lixamento,..), seguido de desoxidação, aplicação de camada fosfatizante e pintura protetora.

Conjunto estrutural com aplicação de fosfatizante, inibidor de oxidação

Na fase sequente, empregados detergentes neutros e abluções com água tépida, até completa retirada dos restos. Após,  desoxidante e, depois de nova limpeza, aplicada solução de fosfatizante protetor para evitar reoxidação.
Jamais se aplica “jato de areia ou de granalha” para remover corrosão ou pintura antiga. Esta atitude, em partes móveis evidencia imperícia, pois danifica por abrasão os componentes (engrenagens, encaixes,...), retirando a proteção original das partes, alterando sua patente originalidade funcional e seus ajustes, podendo até eliminar alguma identificação impressa em baixo relevo.
É conveniente ressaltar a necessária delicadeza em todas as etapas, sempre com ferramental apropriado e esforços compatíveis, pois a constituição das peças, em aço de baixa resistência, é facilmente quebradiça à impactos.


Limpeza pontual por abrasão com mini-retífica e...

  aplicação de desoxidante.



Preenchimento com corante aglutinado nas falhas de pintura

 Base metálica, com belos desenhos em baixo relevo

A base metálica, também constituída em aço de baixa resistência, após todo o processo de abrasão, desoxidação e fosfatização, foi completamente coberta com esmalte sintético, pois suas antigas e muitas camadas de tinta dissimulavam os belos desenhos em baixo relevo.

Restaurada, a Clemens Muller revela sua beleza

Dentre as tantas partes recuperadas, restauradas ou executadas, o torneamento, polimento e regulagem das peças móveis constituíram o maior desafio e tempo disponibilizado. Assim como alguns suplementos, que tiveram origem histórica e longínqua, dos quais destacamos:
    O antigo carretel de madeira, perfeito, completo e original, com linha branca, preservado, foi recebido por doação pelos descendentes de falecida costureira paulista.
   A agulha, modelo raríssimo, de utilização e encaixe exclusivo para estas centenárias máquinas, é uma preciosidade, foi importada na República Theca.  Seu alinhamento e sincronismo, coincidindo a fresa do eixo vertical, a fenda do calcador, o orifício da placa base e o cursor da lançadeira consistiram em conjunto de árduas tarefas, durante vários dias, também com final feliz.

Imponente, a ilustre centenária ressurge


Após restaurada, a condição geral desta ilustre Clemens Muller demonstrou ser satisfatória, sem falhas de funcionamento ou folgas exageradas, apresentando-se tal como em sua primorosa época de atividade.
Certamente merecerá um digno lugar de destaque, concernente à sua patente e histórica nobreza.

O procedimento de restauro excede a mera cirurgia estética, mas sim uma intervenção complexa e funcional. Nosso procedimento, alicerçado em quatro décadas de pesquisas, capacitam a desenvolver profissionalismo e habilidade, suficientes para aplicá-los na reconstituição física dos objetos e recuperação de sua história. Estamos sempre abertos a quaisquer atualizações que resultem em melhor solução, principalmente na preservação das antigas máquinas manuais de costurar, este importantíssimo instrumento mecânico, que foi decisivo participante na evolução mecânica e humana.

Prof. Eng. Darlou D’Arisbo
