Em agosto de 2022, visitamos a pequena, bela e antiga cidade de Morretes, situada entre a Serra e o Litoral do Paraná, repleta de casarões preservados e restaurantes, que têm o saboroso barreado (carne cozida por 12 horas) como prato típico. Foi fundada em 1733, mas desde 1646 foi ocupada por mineradores e aventureiros, com a descoberta de jazidas de ouro na região.

Nos arredores da cidade, em aprazível pousada local, encontramos uma máquina de costurar Clemens Muller que, após perseverante “namoro”, logramos êxito e recebemos o apetrecho em doação. Fato que muito nos contentou.

Registro da entrega da Clemens Muller

Obviamente, a Clemens apresentava-se em lastimável estado. Estava emperrada, pintada de verde e, com uma horrível cicatriz na mesa metálica, decorrente de solda muito mal aplicada. Tal remendo se fez presente também em várias outras partes móveis da máquina, donde se concluiu que foi submetida a grave acidente de queda.

A máquina e sua feia cicatriz

Mesmo tendo verificado tal evidente imperfeição e imaginando as decorrentes, concentramo-nos na difícil desmontagem. Obviamente, seus eixos encravados, estariam também desalinhados, graças às soldagens desaprumadas.

Cicatrizes comprometedoras em vários mecanismos

Desistimos de encaminhar a mesa e as peças remendadas para o exímio torneiro mecânico que refez a solda em outra máquina (vide publicação 40), pois o risco pelo insucesso seria muito alto e o valor exorbitante pelo longo, perigoso e difícil trabalho.
Optamos por tentar fazê-la funcionar, mesmo com as horríveis soldas, parecendo queloides em cirurgias mal cicatrizadas.

Aos poucos foi sendo desmontada - MAMC



Neste critério adotado, fomos conseguindo retirar suas peças móveis, mesmo que várias inutilizadas pelo simples deslocamento.

A difícil busca por peças similares

Os componentes inaproveitáveis foram substituídos por outros, (garimpados semelhantes) oriundos de reserva técnica, embora carecendo de fatigantes ajustes por torneamento, esmerilhamento, lixamento,... Seu corpo teve tratamento abrasivo e químico para retirar a inapropriada coloração verde.

Brocamentos para retirada de restos de parafusos

Nos parafusos endiabrados, que rompem e se negam a desalojar, tornou-se necessário perfura-los e realizar novo rosqueamento.

Execução de novas roscas

Rastreio do parafuso certo na miscelânea de inservíveis



Sempre que possível utiliza-se parafusos aproximadamente “semelhantes” aos originais, já que iguais (centenários !), evidentemente não mais existem. O trabalho de adaptação inclui busca, conferência de rosca, corte, torneamento (normalmente da cabeça), envelhecimento a fogo, e conferência.



Torneamento artesanal das cabeças



Seccionamento no comprimento ideal

Aos poucos a máquina foi sendo montada, conciliando partes adaptadas, num grande quebra-cabeças tridimensional. E dentre os sucessíveis triunfos, vários retrocessos para novas investidas.
Após realinhamento de todas as peças móveis e devidamente alojadas em seu corpo, colocados seus acessórios e recuperada sua base de madeira, nosso vetusto objeto retomou forma. Foi pintada em esmalte sintético preto.

A Clemens Muller, resgatada sua altivez

Assim, restauramos mais uma Clemens Muller, que, embora sem continuar seu profícuo trabalho de quase um século, revela agora digna aposentadoria, numa postura heroica, como que apta a divulgar centenas de histórias de sua vida pregressa.

Afinal, eu concordo com as palavras da romancista, contista e cronista Heloisa Seixas: “As antiguidades possuem uma vida secreta”.

 "Schöne Deutsche Hundertjährige" = Linda centenária alemã

Prof. Eng. Darlou D'Arisbo - MAMC



Uma Clemens Muller ressuscitada - Publicação 40

Inicialmente desejamos penhorar nossso agradecimento aos 280.000 (até hoje) visitantes desta nossa modesta publicação, com leitores de muitas dezenas de países. São estes que nos incentivam a continuar com esta diligente e contínua realização.

Assim posto, vamos à origem destes recentes fatos:

Pois sempre que estamos em Curitiba, aos domingos, visitamos a tradicional Feira do Largo da Ordem. Ali, em pleno centro histórico da cidade, são montadas mais de 300 barracas, oferecendo os mais variados produtos, desde alimentação, lembranças, artesanatos variados, livros, antiguidades, etc.

É uma caminhada agradável, colorida e proveitosa, que ocupa vários quarteirões e, no mínimo toda a manhã. Imagino ser difícil percorrê-la sem adquirir algo útil e memorável.

Parte da Feira do Largo da Ordem - Foto: Fabio Dias PC/PR

Numa tenda, encontramos uma antiga máquina de costurar, marca Clemens Muller, em péssimo estado. Analisando suas particularidades, observamos que deve ter sido fabricada no início do século passado. Estava muito oxidada (enferrrujada), com suas partes móveis encravadas e sem a parte inferior de apoio (madeira).

Mesmo com tais flagrantes obstáculos, resolvemos por adquiri-la, após acertado o valor.
Retornamos à nossa cidade (Toledo PR) e, ao descarregá-la, notamos mais um aborrecimento: havia uma fissura (trinca) em sua estrutura superior. Justamente a importante parte que aloja o eixo de comando horizontal e sustenta o complexo conjunto de eixos verticais.

A comprometedora fissura





Ainda que comprovada esta desagradável constatação, o que culminaria no fracasso da tentativa de restauro, iniciamos o desmonte da máquina.
As dificuldades decorrentes da oxidação encontradas, não surpreenderam, pois temos meio século de batalhas vencidas no restauro destas idosas.
Seus parafusos encravados quebram à menor tentativa de torção, seus eixos estavam solidarizados por ferrugem, engrenagens com dentes quebrados, mancais enrijecidos por falta de lubrificação, etc. Obviamente a máquina esteve submetida a longas intempéries.

Retirada parte do mecanismo inferior

Sistema interno da fronte encravado

Mas nossa obstinação lutava contra a teimosia do conjunto. Muitas peças empenaram, outras quebraram ao serem retiradas. E, dias após dias, suas centenas de partes foram acondicionadas em potes, aguardando solução. Algumas foram descartadas e substituídas por doadoras (de outras máquinas similares rejeitadas), da reserva técnica.



Alguma peças em final de preparação



Assim, todas foram submetidas a tratamentos abrasivos, químicos, torneamentos, etc. Redimensionadas e adaptadas para seus futuros posicionamentos.



Muitas peças e parafusos estavam solidarizados por ferrugem



A citada estrutura superior, então já liberada das peças móveis, foi encaminhada a um suposto especialista em soldas, que a executou com péssima aparência e desalinhamento, tendo alteradas suas dimensões e impedindo a inserção do eixo horizontal.
E a tragédia final estava próxima; pois ao menor toque, a soldagem se desfez, apresentando sua expressa incúria profissional. O presumido técnico havia declarada sua incompetência naquele trabalho, pondo um fim a qualquer tentativa de recuperação. Renunciamos à exigência de reparação, pois ele que já havia exposto ali seus limites.



Rompida a execrável e frágil soldadura





Observe-se que a constituição do corpo da máquina é de ferro fundido, com baixíssima resistência.  Este metal é uma liga metálica para fundição em temperatura mais baixa, comum aos objetos não submetidos a maiores esforços. Possui alto teor de carbono em sua composição, variando de 2,11% a 6,67%. Já o aço contém 0,01% a 2,10% de carbono, além de incluir outros elementos e têmperas térmicas.
Outra característica do ferro fundido é sua dificuldade de soldagem, pois o aquecimento desagrega sua composição, formando cementitas (Fe3C), com aparência de sólidas borbulhas (vesículas e vazios).

Vista interna da desastrosa solda

Enfim, o fingido profissional havia se declarado competente e nossa confiança foi infrutífera. Resignamo-nos a transformar o possível restauro em mais uma peça descartada, limitada a ser doadora de suas entranhas.



Porém, alguns dias após, uma tênue luz indicou um sobejo caminho: Um perito em soldas especiais (impossíveis) dispôs-se a executar a tarefa. Seria um trabalho quase inexecutável, pois, além de apenas soldar, necessitaria adicionar metal, realinhar vertical e horizontalmente. Uma empreitada de dias, intermitentemente, passo a passo, milimetricamente...
Acredito que os anjos ajudaram e o habilidoso técnico conseguiu bom intento. A soldadura não resultou linda, mas cumpriu perfeitamente suas finalidades mecânicas. Com intervalados lixamentos e emassamentos, conseguimos que a aparência melhorasse bastante.

A soldagem, já lixada e com emassamento

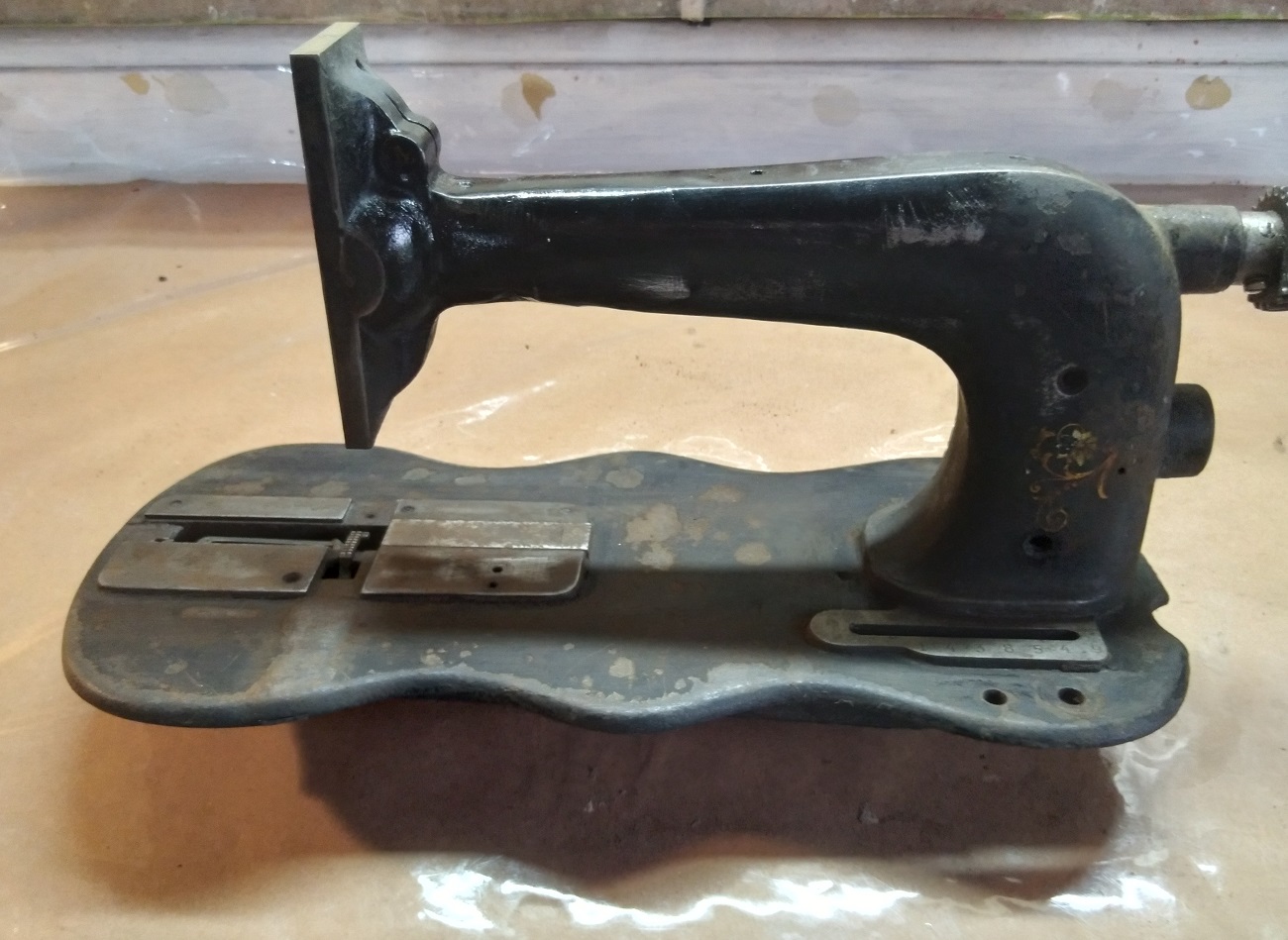

Consertada a falha, com pintura parcial

A disposição e o otimismo então incentivaram a continuar a tarefa: prosseguir com o restauro da máquina, adaptando e instalando suas peças nos devidos lugares, com suficiente precisão para permitir os movimentos necessários. Muitos parafusos tiveram seus habitáculos broqueados e torneados. Várias peças foram adaptadas, oriundas de doadoras, mas com aceitável sucesso.

Parafusos encravados sendo refurados

Orifícios recebendo rosqueamento

Executados novos parafusos

A base de madeira foi executada, lixada e envernizada a partir de retalhos de mobiliário descartado, ajustada e permitindo encaixe suporte da máquina.



Base de madeira, suficiente para sua sustentação

O corpo da máquina foi preparado e pintado com esmalte sintético preto, com aceitável aparência para integrar o acervo do museu. Afinal, sua história singular destaca-se sobre a mera estética.

Ressuscitada, a Clemens Muller em pose faceira

Afinal, Clemens Muller, famosa indústria alemã, detentora da marca cujo vocábulo, originário do latim clássico, significa “clemência”. Algo como misericórdia, compaixão,... expressões que pareciam emanar desta antes abandonada nobre guerreira centenária, agora movimentando-se feliz.



Ao concluir esta publicação, manifestamos a justa homenagem ao Sr. Marcelo, técnico em soldagens que conseguiu o difícil intento de reconstruir o corpo da máquina com admirável competéncia.  A ele, nossos agradecimentos.
